Nuestra participación en el I Congreso CAOS

Hace unas semanas tuvimos la inmensa satisfacción de poder presentar nuestros trabajos en el I Congreso CAOS (Ciencias Agrarias Online en Secundaria), organizado por la Estación Experimental del Zaidín. Ya se han hecho públicos los videos con las distintas intervenciones y aquí incluimos nuestra ponencia sobre el proyecto Growing plants in saline worlds: Earth vs Mars.

El resto de las ponencias junto a la inauguración del congreso por las doctoras Matilde Barón Ayala (directora de la EEZ)  y María Ángeles Sánchez Guadix (jefa de estudios de este instituto) junto a la conferencia del doctor Roberto Kolter y la clausura del congreso se puede ver en este enlace.

Desarrollo del maíz en suelo marciano simulado

En este proyecto hemos valorado el desarrollo de las plantas de maíz en suelo marciano simulado. En este caso, hemos estudiado el efecto de la inoculación de las semillas con Pseudomonas putida. Se compara en el gráfico que se adjunta el peso, la longitud del tallo y la de la raíz en ambos cultivos mediante un test de t de student. Debajo de cada gráfico se muestra el valor P de la comparación. ¿Hay diferencias entre los valores medios de las medidas señaladas? ¿Favorece P. putida el desarrollo de las plantas en suelo marciano simulado?

Comparación de los valores medios del peso, longitud del tallo y longitud de la raíz de plantas de maíz sin inocular e inoculadas con Pseudomonas putida en suelo marciano.

Desarrollo del maíz en perlita. Efecto de los tratamientos.

En las entradas anteriores se ha podido ver el aspecto de las plantas a las tres semanas de inicio de los experimentos. Los gráficos que se muestran abajo muestran el resultado de las comparaciones de los valores medios del peso de las plantas, de la longitud del tallo y de la longitud de la raíz, en función de los distintos tratamientos con sales y del tratamiento con microorganismos de las semillas.



Comparación del peso de las plantas con los distintos tratamientos en semillas sin inocular e inoculadas con bacterias.

Comparación de la longitud de los tallos las plantas con los distintos tratamientos en semillas sin inocular e inoculadas con bacterias.

Comparación de la longitud de las raíces de las plantas con los distintos tratamientos en semillas sin inocular e inoculadas con bacterias.

Desarrollo del maíz en suelo marciano

Las plantas de maíz regadas con agua han resistido razonablemente bien en el análogo de suelo marciano, tanto las no inoculadas como las inoculadas con Pseudomonas putida. No ha sido así en el caso de las plantas crecidas en suelo añadido con 100 ml de solución de clorato potásico 0,1M. En este caso las plántas de maíz no han crecido. No se incluyen las imágenes aquí dado que no se han realizado medidas, aunque se pueden ver en entradas anteriores.

Desarrollo en suelo marciano simulado de las plantas de maíz tratadas inicialmente con 100 ml de agua destilada.

Desarrollo en suelo marciano simulado de las plantas de maíz tratadas inicialmente con 100 ml de agua destilada e inoculadas con Pseudomonas putida.



El estado de nuestras plantas tras 21 días de evolución: desarrollo del maíz en perlita y tratamientos

En entradas anteriores hemos mostrado el estado de las plantas de carilla con los distintos tratamientos, a las tres semanas de inicio del experimento. Es ahora el turno de las plantas de maíz, crecidas en perlita y con los tratamientos que se indican en el pie de cada imagen.

Desarrollo de las plantas de maíz en perlita tratadas con agua destilada.

Desarrollo de las plantas de maíz en perlita tratadas con agua destilada e inoculadas con Pseudomonas putida.

Desarrollo de las plantas de maíz en perlita tratadas con agua destilada e inoculadas con Bacillus subtilis.

Desarrollo de las plantas de maíz en perlita tratadas con cloruro sódico 0,1M.

Desarrollo de las plantas de maíz en perlita tratadas con cloruro sódico 0,1M e inoculadas con Pseudomonas putida.

Desarrollo de las plantas de maíz en perlita tratadas con sulfato de calcio dihidratado 0,1 moles por litro de agua destilada.

Desarrollo de las plantas de maíz en perlita tratadas con sulfato de calcio dihidratado 0,1 moles por litro de agua destilada e inoculadas con Pseudomonas putida.

Desarrollo de las plantas de maíz en perlita tratadas con sulfato de calcio dihidratado 0,1 moles por litro de agua destilada e inoculadas con Bacillus subtilis.

Desarrollo de la carilla en análogo del suelo marciano. Efecto de los tratamientos

 Hemos estudiado el desarrollo de la carilla en nuestro análogo de suelo marciano. En este caso hemos comprobado el efecto de los cloratos sobre el desarrollo de las plantas. Como se puede ver en las gráficas de abajo y se puede apreciar en las imágenes incluidas en otra entrada de este blog, el clorato potásico ejerce un efecto bastante negativo sobre el desarrollo de la carilla. E igualmente, a partir de los datos, se puede ver cómo afectan las bacterias a la supervivencia de las plantas. Es momento de analizar estos resultados, y como decimos, es interesante relacionar estos datos con el grado de desarrollo de las plantas.

Comparación del peso de las plantas para los tratamientos con bacterias y el control con agua. Efecto del clorato potásico.

Comparación de la longitud del tallo de las plantas para los tratamientos con bacterias y el control con agua. Efecto del clorato potásico.

Comparación de la longitud dela raíces de las plantas para los tratamientos con bacterias y el control con agua. Efecto del clorato potásico.



Desarrollo de la carilla en perlita: efecto de los tratamientos

Tras 21 días de desarrollo hemos procedido a pesar las plantas de carilla y a medir la longitud de las raíces y de los tallos. Los gráficos que siguen muestran el posible efecto de los microorganismos según los tratamientos de sales. Justo debajo de cada grupo de columnas se muestra la significación obtenida al aplicar un análisis ANOVA para compara estos valores medios.

Comparación del peso de las plantas de Vigna unciculata para los distintos tratamientos con bacterias y las sales ensayadas. El P valor muestra la significación de la comparación de los valores medios para cada uno de los tratamientos con sales y el control con agua destilada.

Comparación de la longitud del tallo de las plantas de Vigna unciculata para los distintos tratamientos con bacterias y las sales ensayadas. El P valor muestra la significación de la comparación de los valores medios para cada uno de los tratamientos con sales y el control con agua destilada.



Comparación de la longitud de la raíz de las plantas de Vigna unciculata para los distintos tratamientos con bacterias y las sales ensayadas. El P valor muestra la significación de la comparación de los valores medios para cada uno de los tratamientos con sales y el control con agua destilada.



Es ahora momento de interpretar estos resultados y ver como afecta la inoculación de las semillas a su desarrollo con los siguientes tratamientos de sales. Pero tamibién podemos ver cómo afectan las sales al desarrollo de las semillas para el tratamiento con agua o para la inoculación con bacterias. ¿Tienen las bacterias efecto? ¿Hay alguna sal que favorezca el desarrollo de las plantas? Compartimos, como siempre, las respuestas en los comentarios.

El estado de nuestras plantas tras 21 días de evolución: desarrollo de la carilla en análogo del suelo marciano

Mostramos ahora las imágenes de las plantas desarrolladas en nuestro análogo de suelo marciano, sin materia orgánica, al cual le hemos añadido 100 ml de clorato potásico 0,1M. Igualmente tenemos controles con agua destilada. Hemos querido ver si las bacterias favorecen el desarrollo de las plantas para lo cual inoculamos las semillas con Pseudomonas putida y con Bacillus subtilis. En cada recipiente pusimos diez semillas. En las imágenes se muestran las que se han presentado un mínimo grado de desarrollo; no se incluyen las que no se han desarrollado o han muerto.

Desarrollo de la carilla a partir de semillas sin inocular en suelo marciano simulado tratadas con agua destilada.

Desarrollo de la carilla a partir de semillas inoculadas con Pseudomonas putida en suelo marciano simulado tratadas con agua destilada.

Desarrollo de la carilla a partir de semillas inoculadas con Bacillus subtilis en suelo marciano simulado tratadas con agua destilada.

Desarrollo de la carilla a partir de semillas sin inocular en suelo marciano simulado tratadas con clorato potásico 0,1M.

Desarrollo de la carilla a partir de semillas inoculadas con Pseudomonas putida en suelo marciano simulado tratadas con clorato potásico 0,1M.

Desarrollo de la carilla a partir de semillas inoculadas con Bacillus subtilis en suelo marciano simulado tratadas con clorato potásico 0,1M.

El estado de nuestras plantas tras 21 días de evolución: desarrollo de la carilla en perlita

Entramos en una nueva etapa del proyecto y es valorar cómo la presencia de sales afecta al desarrollo de las plantas. Hace tres semanas nos aseguramos de que las semillas hubiesen germinado antes de plantarlas, de modo que los efectos que observásemos, principalmente en cuando a que las plantas hubiesen muerto, fuesen debidas principalmente a los tratamientos. En estos experimentos usamos como sustrato la perlita y el riego inicial fue con 100 ml de agua destilada para los controles y la misma cantidad de cloruro sódico 0,1M, clorato potásico 0,1M y sulfato de calcio; en este caso la solución (no una verdadera disolución) fue de 0,1M en un litro de agua destilada.

Los resultados gráficos de los experimentos se muestran en las imágenes de abajo. Solo se han fotografiado las plantas con un mínimo grado de desarrollo; no se han incluido las que se apreciaba sin lugar a dudas que estaban muertas. Las imágenes se complementarán con los datos relativos al peso de las plantas y la longitud de la semilla y las raíces.

Desarrollo de las plantas de carilla en perlita tratadas con agua destilada

Desarrollo de las plantas de carilla inoculadas con Pseudomonas putida en perlita tratadas con agua destilada.



Desarrollo de las plantas de carilla inoculadas con Bacillus subtilis en perlita tratadas con agua destilada.



Desarrollo de las plantas de carilla tratadas inicialmente con 100 ml de cloruro sódico 0,1 M.

Desarrollo de las plantas de carilla desarrolladas a partir de semillas inoculadas con Pseudomonas putida tratadas inicialmente con 100 ml de cloruro sódico 0,1 M.

Desarrollo de las plantas de carilla desarrolladas a partir de semillas inoculadas con Bacillus subtilis tratadas inicialmente con 100 ml de cloruro sódico 0,1 M.

Desarrollo de las plantas de carilla tratadas inicialmente con 100 ml de clorato potásico 0,1 M.

Desarrollo de las plantas de carilla desarrolladas a partir de semillas inoculadas con Pseudomonas putida tratadas inicialmente con 100 ml de clorato potásico 0,1 M.

Desarrollo de las plantas de carilla desarrolladas a partir de semillas inoculadas con Bacillus subtilis tratadas inicialmente con 100 ml de cloruro sódico 0,1 M.

Desarrollo de las plantas de carilla tratadas inicialmente con 100 ml de sulfato de calcio dihidratado 0,1 M.

Desarrollo de las plantas de carilla desarrolladas a partir de semillas inoculadas con Pseudomonas putida tratadas inicialmente con 100 ml de sulfato de calcio dihidratado 0,1 M.

Desarrollo de las plantas de carilla desarrolladas a partir de semillas inoculadas con Bacillus subtilis tratadas inicialmente con 100 ml de sulfato de calcio dihidratado 0,1 M.

Valoramos gráficamente el peso y las longitudes de la raíz y del tallo de las plántulas

En entradas anteriores mostrábamos los resultados obtenidos en cuanto al peso, la longitud de los tallos y de las raíces de las plántulas una vez germinadas las semillas. Todas ellas se midieron a las dos semanas del inicio del experimento de germinación. Se muestran en primer lugar los resultados obtenidos para el maíz.

Comparación de los pesos medios de las plántulas de maíz para los distintos tratamientos con sales y el control con agua destilada para semillas sin inocular y semillas inoculadas con Pseudomonas putida.

Cuando comparamos globalmente los resultados, es decir el peso de las distintas plántulas sin inocular con para los distintos tratamientos con sales, las diferencias resultan estadísticamente significativas (P=0,000). Podemos concluir que las diferencias entre las medias no se pueden justificar por el azar. De igual modo, si se consideran las semillas inoculadas con P. putida,  las diferencias entre los tratamientos con las sales igualmente muetran significación (P=0,000).

Comparación de la longitud media del tallo de las plántulas de maíz en semillas germinadas en cloruro sodico al 0,1M en semillas sin inocular e inoculadas con Pseudomonas putida.



Comparación de la longitud media de las raicillasl  de las plántulas de maíz en semillas germinadas en cloruro sodico al 0,1M en semillas sin inocular e inoculadas con Pseudomonas putida.



En el caso de la carilla no se pudieron medir ni pesar las semillas control pues el recipiente se contaminó con hongos.

Comparación de los pesos medios de las plántulas de carilla para los distintos tratamientos con sales y el control con agua destilada para semillas sin inocular y semillas inoculadas con Pseudomonas putida.



Comparación de las longitudes medias de los tallos de las plántulas de carilla para los distintos tratamientos con sales y el control con agua destilada para semillas sin inocular y semillas inoculadas con Pseudomonas putida.



Comparación de las longitudes medias de las raíces de las plántulas de carilla para los distintos tratamientos con sales y el control con agua destilada para semillas sin inocular y semillas inoculadas con Pseudomonas putida.



Desarrollo del maíz en perlita a los 20 días

 Es ahora el turno de las plantas de maíz crecidas en perlita con sus distintos tratamientos.

Desarrollo de maíz en agua tratado con agua destilada con semillas sin inocular e inoculadas respectivamente con Pseudomonas putida y Bacillus subtilis.

Desarrollo de las plantas de maíz tratadas con cloruro sódico 0,1M sin inocular e inoculadas con P. putida y B. subtilis.

Desarrollo de las plantas de maíz tratadas con clorato potásico 0,1M sin inocular e inoculadas con P. putida y B. subtilis.

Desarrollo de las plantas de maíz tratadas con sulfato de calcio dihidratado sin inocular e inoculadas con P. putida y B. subtilis.



Es ahora el momento de comparar el estado de nuestras plantas con los distintos tratamientos e incluso de valorar su evolución a lo largo de estas tres semanas. Para ello sería recomendable descargar las imágenes y montarlas sobre un documento o presentación de manera que se puedan valorar mejor los cambios. Es importante ver, además del tamaño o grado de desarrollo que muestra la planta, la posible aparición de daños en las hojas o en los tallos.  Además de valorar cada planta individualmente es interesante ver si hay semejanzas o diferencias entre el maíz y la carilla, o si los datos de desarrollo son equiparables a los de la germinación. Del análisis y discusión de los resultados se debe dejar constancia en los comentarios, de modo que todos podamos sacar las conclusiones oportunas pensando ya en el congreso.

Desarrollo de la carilla en perlita a las tres semanas

Las siguientes imágenes muestran el aspecto de los cultivos de carilla a las tres semanas de inicio del experimento. A las macetas con perlita se les añadió 200 ml de agua para el mantenimiento durante las vacaciones de Semana Santa.

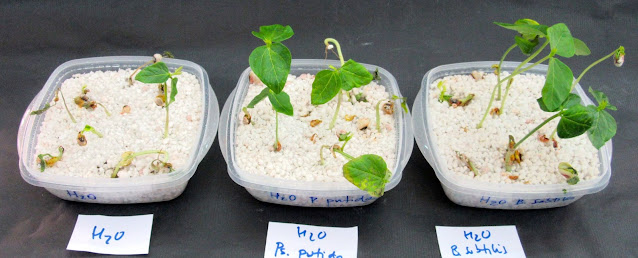

Desarrollo de las plantas de carilla en agua destilada con semillas sin inocular e inoculadas respectivamente con Pseudomonas putida y Bacillus subtilis.

Desarrollo de las semillas de carilla, sin inocular e inoculadas con las bacterias indicadas, en presencia de cloruro de sodio 0,1 M.

Desarrollo de las semillas de carilla, sin inocular e inoculadas con las bacterias indicadas, en presencia de clorato potásico 0,1 M.

Desarrollo de las semillas de carilla, sin inocular e inoculadas con las bacterias indicadas, en presencia de sulfato de calcio dihidratado.
